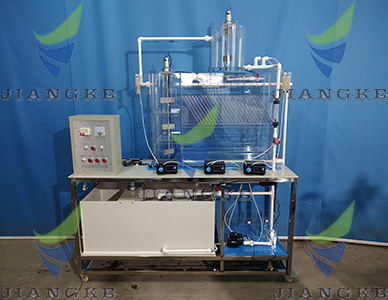

WJK25型动态混凝实验装置

实验目的：通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；掌握动态混凝装置的水流方向和操作使用方法，观察絮体生成和沉淀的状况

主要技术参数：

1、环境温度：5℃～40℃；

2、处理水量：10～30L/h；

3、进水浊度：50～300mg/L；

4、出水浊度： 10～40mg/L；

5、装置外形尺寸：1200mm×400mm×1600mm；

6、工作电源：AC220V±10%、50Hz，单相三线制，功率200W；安全保护：具有接地保护、漏电保护、过流保护。

主要配置

1、废水箱1只：400×400×400mm、底板上有放空阀，方便将水排净；

2、清水箱1只：250×400×400mm、底板上有放空阀，方便将水排净；

3、中和池（带搅拌）1只、透明有机玻璃材质、厚度10mm、250×250×500mm；

4、高位调节池1套、透明有机玻璃材质150×250×350mm；

5、混凝池1套、透明有机玻璃材质150×250×350mm；

6、絮凝反应池（带搅拌）1套、透明有机玻璃材质250×250×500mm；

7、斜板沉淀池、透明有机玻璃材质300×250×500mm；

8、聚丙烯斜管1套；

9、电机搅拌2台、304不锈钢搅拌桨2套：功率6W、转速150rpm；

10、原水箱配电机搅拌1台、304不锈钢搅拌桨1套：功率15W、转速90rpm；

11、调速器3只；

12、防腐蚀提升进水泵1台：流量16～19（L/min)、扬程2.7～3.4（m）、功率20W；

13、加药蠕动泵2台、流量范围0.008-460mL/min、储药槽2个；

14、流量测量与调节：管道流量计，污水流量计1个，量程10～100L/h；

15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成；

16、配套PVC连接管道和阀门；

17、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）；
