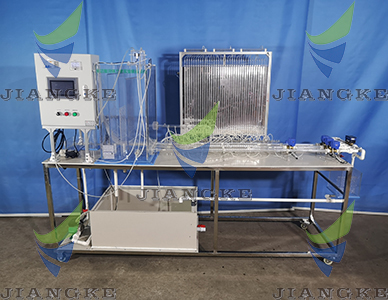

实验目的：可测定雷诺实验；伯努力方程实验；沿程阻力系数和突扩、突缩实验；阀门局部阻力系数实验；可进行孔板、文丘里流量试验；皮托管流量系数的实验
主要参数：1、工作电压：220V/50HZ；功率：300W；运行环境：温度0-45℃，相对湿度：≤90%RH；
2、管内可测Re有效范围为570～5700，结果符合：Re下临=2000—2300；
3、三重恒压稳流水槽：≥60升，有机玻璃，电磁阀自动放净，上装指示液盒，指示液为特种化学示踪剂（能延时消色，降低管路污染，可自循环）；
4、雷诺实验管段：有机玻璃管DN14mm，超长有效观察段长度1000mm；
5、沿程阻力实验管段：有机玻璃管DN14mm，管段长度1000mm；
6、突扩、突缩与阀门局部阻力实验管段：有机玻璃管D1=10mm，D2=20mm，D3=10mm，D4=10mm，阀门规格DN15不锈钢球阀；
7、测速实验管段：文丘里管D1=10mm，D2=20mm，孔板D1=10mm，D2=20mm，毕托管测速段D=14mm；
8、伯努利实验管段：有机玻璃管D1=14mm，D2=10mm，D3=20mm；
9、管路及阀门：UPVC、有机玻璃管，铜球阀与铜闸阀；
10、低噪声不锈钢水泵，扬程：6m，流量：1000L/h，功率：100W；
11、计量水箱：透明有机玻璃制作，外壁带有计量刻度；
12、蓄水箱：自循环储水箱1个：≥100升，PVC材质，自动放净；
13、示踪剂投加系统1套
14、10寸彩色人机界面上可直接进行信号采集，实时显示水温、流量及雷诺数等、自动记录，人机界面清晰透明
15、AD转换器1套:ADS1100(美国德州仪器),16位△∑ADC；
16、高精度管道式流量计1个：数字采集，电测量程0-2m3/h，精度1级。
17、测温传感器：DS18B20(美国DALLAS),测温范围-55-+127℃,测温精度：分辨率0.1℃，测量显示精度：±0.2FS；
18、在线压力检测系统（同时实现电测与传统测压管测量）：差压传感器：量程0-10Kpa，精度0.25级，共20个压力传感器；有机玻璃测压管内径8mm，长度700mm，配有刻度尺，共计34根。
19、数字流量调节阀：比例调节阀，带485通讯，调节范围0~100%，调节精度1%，直接与DCS控制通讯，人机界面自动调节开启度。
20、外形尺寸：2200×500×1600（长×宽×高），不锈钢可移动支架，带刹车轮。
设备配置：自循环储水箱；三重恒压稳流水槽1套；计量回水槽1个；电动示踪剂投加装置1套；雷诺测试管；伯努力测试管；沿程阻力系数测试管；突扩、突缩测试管；阀门局部阻力系数测试管；孔板流量计测试管；文丘里流量计测试管；毕托管测试管；上水阀1个；回水阀1个；水箱放水阀1个；进水泵1台；数字流量调节阀1套；管路切换电磁4个；进口数字温度传感器1个；在线压力检测系统1套（进口差压传感器20个）；高精度管道式流量仪1个；测压板直接显示总水头线和测压管水头线；回水管路；给水管路；接触器、开关、漏电保护空气开关1套；10寸彩色触摸屏上位机工控电脑1台（直接显示压力、温度、流量、雷诺数等参数）；304不锈钢可移动实验桌1套。
