实验目的：了解一部分流量测量仪表的结构与特点；掌握流量测量仪表检测与控制的方式方法；学习差压式流量计流量计算和流量系数的校正与标定。
主要参数：工作电压：220V，功率：1100W；运行环境：温度0-40℃，相对湿度：≤90%RH；蓄水箱容积：>36L，优质PVC板焊制而成；7寸彩色人机界面上可直接进行信号采集，实时显示水温、流量及雷诺数等、自动记录，人机界面清晰透明，全程动画模拟真实工作过程，触摸式操作界面由主界面、工艺流程操作界面、实时数据报表界面、历史数据报表界面、历史曲线界面、报警界面和硬件测试界面共同构成，界面之间可以自由切换。并带有232/USB通讯接口。数据可自动形成标准文档通过U盘下载保存。数显电磁流量计1个：带4~20ma模拟量信号输出，485数字量通讯，电测量程0-6m3/h，精度1级；数显涡轮流量计1个：带4~20ma模拟量信号输出，485数字量通讯，电测量程0.6-6m3/h，精度1级。孔板测速管段共4套：孔板1：D=14mm，d=7mm，孔板2：D=20mm，d=10mm，孔板3：D=26mm，d=13mm，孔板4：D=34mm，d=17mm；文丘里测速管段共4套：文丘里管1：D=14mm，d=7mm，文丘里管2：D=20mm，d=10mm，文丘里管3：D=26mm，d=13mm，文丘里管4：D=34mm，d=17mm；测温传感器：DS18B20(美国DALLAS),测温范围-55-+127℃,测温精度：分辨率0.1℃，测量显示精度：±0.2FS；在线压力检测系统：差压传感器：差压传感器: MPX5010DP﹝美国飞思卡尔﹞，量程0-10Kpa，精度0.25级，共2个压力传感器；AD转换器:ADS1100(美国德州仪器),16位△∑ADC；运行环境：温度0-45℃，相对湿度：≤90%RH；外形尺寸：1850×500×1800mm（长×宽×高），不锈钢可移动支架，带刹车轮。

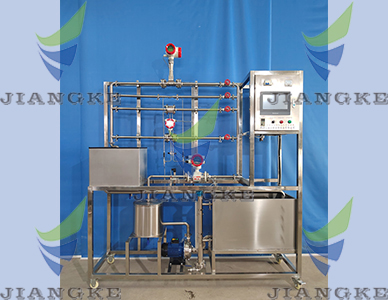

设备配置：自循环水箱1套；计量水箱1套；循环防腐水泵1台；d=40mm、d=32mm、d=20mm、d=15mm测试管段各2套；电磁流量计1个；涡轮流量计1个；孔板流量计4组；文丘里流量计4组；静压测口4个；不锈钢上水阀1个；不锈钢回水阀4个；水箱放水阀1个；美国进口DS18B20数字温度传感器1个；在线压力检测系统2套；专用测压软管1套；回水管路1套；给水管路1套；不锈钢流量控制阀门4个；金属电气控制箱1只；不锈钢可移动实验桌1套；7寸彩色液晶上位机1套（直接显示压力、温度、流量、雷诺数等参数）；232/USB数据通讯接口，7寸彩色人机界面上可直接进行信号采集，显示、自动记录、历史数据查询、报警、历史曲线、打印功能，数据可自动形成标准文档通过U盘下载保存。提供实验系统操做与监控软件等。
