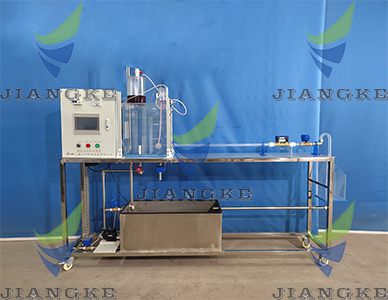

LJK08-II型雷诺实验仪

实验目的：

1、用于测定临界雷诺数，观测层流与紊流的流态变化过程，再现雷诺数实验全过程。

2、观察分析层流与紊流的速度分布。

3、演示观察分析层流底层状况。

4、可测取临界Re数。

5、了解流态与雷诺数的关系。

设备参数与配置：雷诺演示管段：优质有机玻璃管DN14mm，超长有效观察段长度1000mm；

实验所用的流体--水为全循环设计，精确度：±5%；

水泵：低噪声无锈蚀水泵，扬程：6m，流量15L/min，功率：40W；

指示液为新型示踪剂（能延时消色，降低管路污染，防堵塞、可自循环）；

管内可测Re有效范围为570～5700，结果符合：Re下临=2000—2300；

三重恒压稳流水槽：≥25升，三重恒压稳流波动小，优质有机玻璃材质；自循环储水箱1个：≥36升，优质PVC，自动放净；

计量水槽1个：透明有机玻璃材质，长×宽×高=100mm×100mm×150mm；

管路及阀门：UPVC、优质有机玻璃管，铜球阀与铜闸阀；

7寸彩色人机界面1套，可直接进行信号采集，实时显示水温、流量及雷诺数等、自动记录，人机界面清晰透明，全程动画模拟真实工作过程，触摸式操作界面由主界面、工艺流程操作界面、实时数据报表界面、历史数据报表界面、历史曲线界面、报警界面和硬件测试界面共同构成，界面之间可以自由切换。并带有232/USB通讯接口。数据可自动形成标准文档通过U盘下载保存；

AD转换器:ADS1100(美国德州仪器),16位△∑ADC；

高精度管道式流量计1个：数字采集，电测量程0-2m3/h，最小检测流量20L/h，量程比1：100，精度1级；

水温传感器1套：DS18B20(美国DALLAS),测温范围-55-+127℃,测温精度：分辨率0.1℃，测量显示精度：±0.2FS；

进水无极调速装置1套：直流变频调速，直接与DCS控制通讯，人机界面自动调速；

外形尺寸：1800×300×1350mm（长×宽×高），不锈钢可移动支架，带刹车轮。
