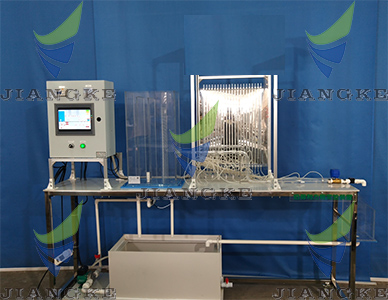

LJK09-II型伯努利方程实验仪

实验目的：

1、通过定性分析实验，提高对动水力学诸多水力学现象的实验分析能力。

2、通过定量测量实验，进一步掌握有压管流中动水力学的能量转换特性， 验证流体恒定总流的伯努利方程，掌握测压管水头线的实验测量技能与绘制方法。

3、通过设计性实验,训练理论分析与实验研究相结合的科研能力。

主要参数：

1、运行环境：温度0-40℃，相对湿度：≤90%RH；

2、电源：220V/50Hz，功率：150W，可连续操作；

3、测压板：Φ8m*600mm有机玻璃管，数量：至少19根，指示液为水；

4、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便；

5、伯努利方程实验管：有机玻璃管D1=14mm，D2=10mm，D3=20mm；

6、低噪声无锈蚀水泵，扬程：6m，流量：1000L/h，功率：40W；

7、三重恒压稳流水槽：25升，有机玻璃，自动放净；

8、自循环储水箱1个：50升，PVC，自动放净；

9、管路及阀门：UPVC、有机玻璃管，铜球阀与铜闸阀；

10、7寸彩色人机界面上可直接进行信号采集，实时显示水温、流量及压力等、自动记录，人机界面清晰透明，全程动画模拟真实工作过程，触摸式操作界面由主界面、工艺流程操作界面、实时数据报表界面、历史数据报表界面、历史曲线界面、报警界面和硬件测试界面共同构成，界面之间可以自由切换。并带有232/USB通讯接口。数据可自动形成标准文档通过U盘下载保存。

11、高精度管道式流量计1个：数字采集，电测量程0-2m3/h，检测流量20L/h，量程比1：100，精度1级；

12、测压系统电动同步排气装置：包括排气泵，切换电磁阀，软管，缓冲阀等，能通过人机界面实现DCS远程自动控制排气的功能；

13、水温传感器：DS18B20(美国DALLAS),测温范围-55-+127℃,测温精度：分辨率0.1℃，测量显示精度：±0.2FS；

14、在线压力检测系统（可实现电测或传统测压管测量）：差压传感器：MPX5010DP，量程0-10Kpa，精度0.25级，共19个压力传感器；有机玻璃测压管内径8mm，长度700mm，配有刻度尺，共计19根；

15、AD转换器:ADS1100(美国德州仪器),16位△∑ADC；

16、进水无极调速装置：直流变频调速，直接与DCS控制通讯，人机界面自动调速；

17、流量：供水最大流量Qmax=300ml/s；实验管道流量Q p=0～200ml/s；

18、外形尺寸：1800×400×1400（长×宽×高），不锈钢可移动支架，带刹车轮。

主要配置：自循环储水箱；三重恒压稳流水槽；计量水箱；自循环供水系统；能量方程测试管（包括文丘里管、测流速毕托管7只、突扩突缩管等部件）；上水阀1个；回水阀1个；水箱放水阀1个；回水槽1个；低噪声防腐进水泵1台；水泵在线无极调速器1套；美国进口DS18B20数字温度传感器1个；在线压力检测系统1套；测压系统电动同步排气装置1套；高精度管道式流量仪1个；19点测压板直接显示总水头线和测压管水头线；滑动标尺1套；回水管路；给水管路；流量调节阀门1个；测压硅胶软管1套；不锈钢可移动支架1套；7寸彩色液晶上位机1套（直接显示压力、温度、流量、等参数）；232/USB数据通讯接口，7寸彩色人机界面上可直接进行信号采集，显示、自动记录、历史数据查询、报警、历史曲线、打印功能，数据可自动形成标准文档通过U盘下载保存。提供实验系统操做与监控软件等。
