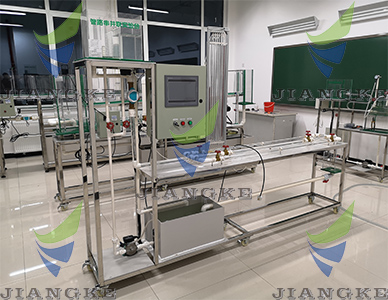

LJK16-II型管路串并联实验台

实验目的：验证并联管路的流量分配规律；掌握用孔板式流量计测量流量；测量验证管路在串联或并联时呈现的的阻抗及流体的流量及压力分配规律；学习掌握复杂管路系统水力实验的调试和操作技能。

主要参数：上位机平板电脑：7寸65535色真彩液晶显示屏，分辨率800X480，电阻式触摸屏。DCS工业控制系统，人机界面清晰透明，全程动画模拟真实工作过程，触摸式操作界面由主界面、工艺流程操作界面、实时数据报表界面、历史数据报表界面、历史曲线界面、报警界面和硬件测试界面共同构成，界面之间可以自由切换，数据可自动形成标准文档通过U盘下载保存。测温传感器：DS18B20(美国DALLAS),测温范围-55-+127℃,测温精度：分辨率0.1℃，测量显示精度：±0.2FS；差压传感器：差压传感器: MPX10DP﹝美国摩托罗拉﹞，量程0-9Kpa精度0.25级；高精度管道式流量仪：数字采集，电测量程0-2m3/h，精度1级；AD转换器:ADS1100(美国德州仪器),16位△∑ADC；运行环境：温度0-40℃，相对湿度：≤90%RH；电源：220V/50Hz，功率：100W，可连续操作；蓄水箱容积：36L， PVC板焊制而成；实验管路：d1=2.6cm，d2=1.4cm，d3=2.6cm，d4=1.9cm；低噪声无锈蚀水泵，最高扬程：5m，最大流量：2m3/h，功率：70W；实验所用的流体--水为全循环设计；其他：管路、阀门；整体框架：不锈钢材质；设备整体尺寸:1600mm×550mm×1800mm。

设备配置：串联管路、并联管路、低噪音无锈蚀水泵、自循环供水箱、计量水箱、美国进口DS18B20数字温度传感器1个 ；美国进口 MPX10DP差压传感器7个；高精度管道式流量仪1个；7寸彩色液晶上位机1套（直接显示压力、温度、流量、等参数）；232/USB数据通讯接口，7寸彩色人机界面上可直接进行信号采集，显示、自动记录、历史数据查询、报警、历史曲线、打印功能，数据可自动形成标准文档通过U盘下载保存。提供实验系统操做与监控软件等；有滑尺的可调式多管测压计（精度±0.01）、不锈钢可移动实验台。
