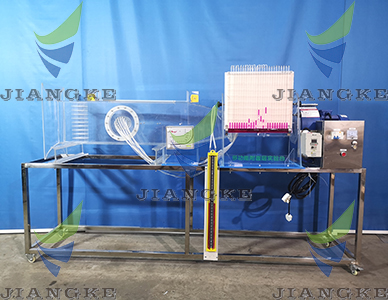

LJK18型多功能附面层试验设备

实验目的：绕流平板表面压力分布测定；绕流圆柱体表面压力分布测定；绕流机翼表面的压力分布测定。

主要参数：总体尺寸：长度2200mm，宽度800mm，配备304不锈钢支架后整体高度≥1500mm；试验段截面尺寸：高×宽=350×100 mm；离心风机参数：风速可以无级调节，风量范围 0-800m 3/h，风压范围912-720 Kpa，功率：0.75K，噪音： ≤65LWAdB；可调节倾斜角度的多管斜管压差计测量圆柱试件和机翼试件各点压力分布，斜管数量26管，斜管长度700mm，带高度移位尺和坐标器；除实验段外实验风道均采用钢材质，内部及外表作防腐处理 并涂漆；实验段采用透明有机玻璃材质；各段之间采用法兰连接，方便拆卸；配有圆柱和翼型试件各 2 个，圆柱上的测压孔数目不少于10个，翼型上的测压孔数目不少于 16个，材质为有机玻璃；试件可在实验段切换安装，且试件的迎角可调； 配有测量风速的不锈钢毕托管 1 个；风机风量调节：三相矢量变频器，规格：（0-50）Hz，功率2.2KW；电器：接触器、开关、漏电保护空气开关。

主要配置：不锈钢实验台架、平板试件、机翼试件、圆柱试件、引风机、变频器、不锈钢电控箱、实验可视风洞、多管微压计、坐标尺、毕托管、2.2KW风机变频器1套，不锈钢附面层探针与活动装置测试平板边界层压力分布1套，滑动坐标尺1套、测量千分尺1套、低压电气（包括漏电保护器、电压表、带灯自锁按钮开关等）。
